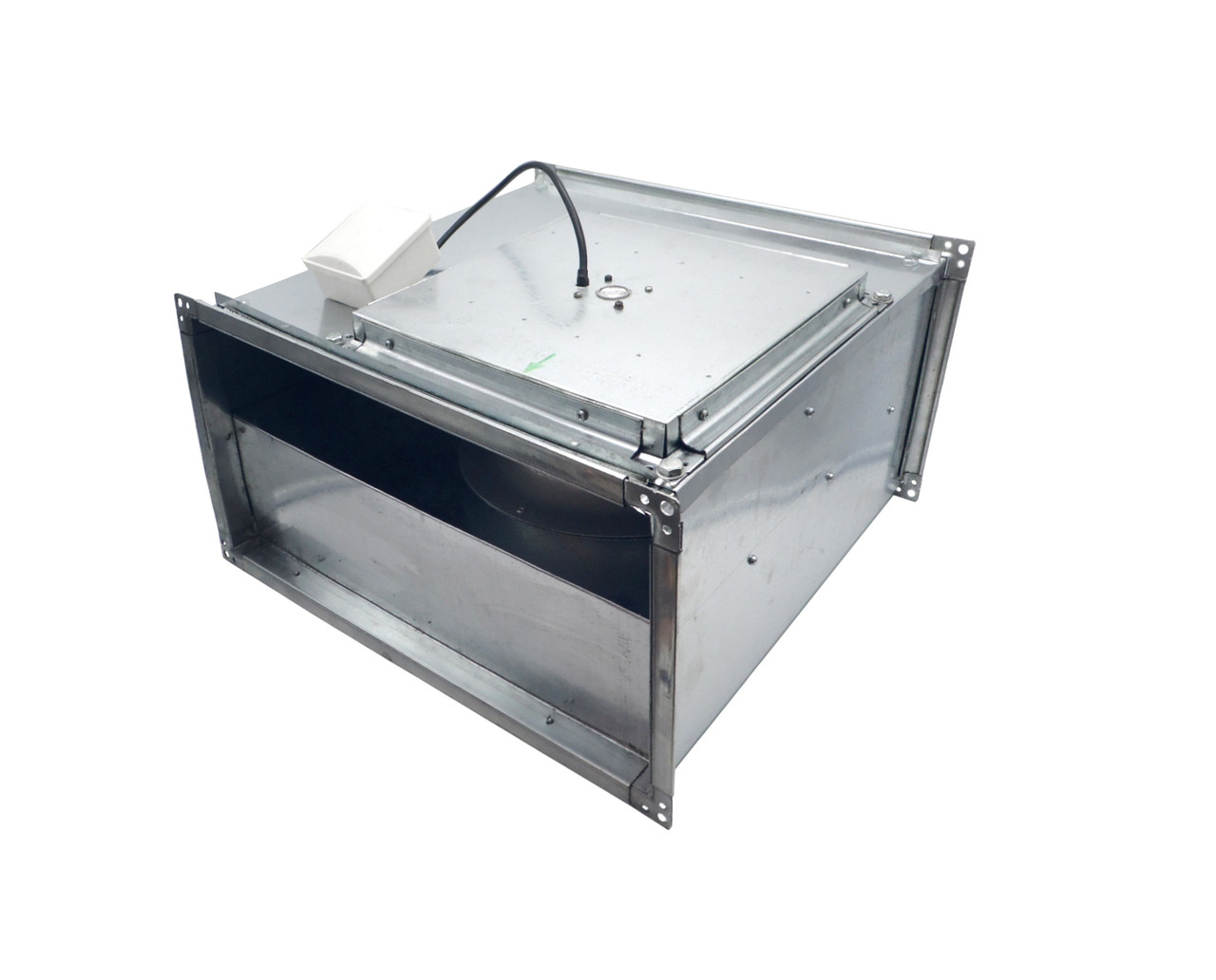

Прямокутний канальний вентилятор для прямокутних каналів ВКПН 2Е 400x200
Вентилятор канальний Турбовент ВКПН 2Е 400x200
Канальний вентилятор Турбовент ВКПН 2Е 400x200 для прямокутних перерізів це малошумний вентилятор для малих і великих припливних і витяжних систем вентиляції. Широкий модельний ряд канальних вентиляторів вирішить більшість завдань для вентиляції промислових і виробничих приміщень: заводів, складів, торгово-розважальних комплексів, ангарів, офісів, підземних паркінгів, спортзалів і т. д.
Прямокутний вентилятор Турбовент ВКПН 2Е 400x200 має однофазний двигун з назад загнутими лопатками, що забезпечує малошумність в роботі, має гарну продуктивність при мінімальній споживаній потужності .
Технічні характеристики
Модель | Продуктивність | Потужність | Напруга | Обороти | Тиск | Ступінь захисту | Частота струму | Шум | Темп. режим |
м3/год | Вт | В | об/хв | Па | IP | Гц | дБ | град. ℃ | |
ВКПН 2Е 300х150 | 900 | 80 | 220 | 2340 | 380 | 44 | 50 | 49 | -25/+60 |
ВКПН 2Е 400х200 | 1360 | 150 | 220 | 2380 | 550 | 44 | 50 | 56 | -25/+60 |
ВКПН 2Е 500х250 | 1740 | 205 | 220 | 2330 | 750 | 44 | 50 | 59 | -25/+60 |
ВКПН 4Е 500х300 | 1900 | 135 | 220 | 1400 | 288 | 44 | 50 | 50 | -25/+60 |
ВКПН 4Е 600х300 | 2300 | 165 | 220 | 1400 | 400 | 44 | 50 | 52 | -25/+60 |
ВКПН 4Е 600х350 | 4100 | 400 | 220 | 1400 | 480 | 44 | 50 | 64 | -25/+60 |
ВКПН 4Е 700х400 | 5500 | 500 | 220 | 1420 | 530 | 44 | 50 | 61 | -25/+60 |
ВКПН 4Е 800х500 | 8000 | 400 | 220 | 900 | 615 | 44 | 50 | 63 | -25/+60 |
ВКПН 6D 900х500 | 8500 | 600 | 380 | 920 | 450 | 44 | 50 | 65 | -25/+60 |
ВКПН 6D 1000х500 | 13000 | 1150 | 380 | 950 | 515 | 44 | 50 | 67 | -25/+60 |
ВКПН 4D 1000х500 | 18000 | 4320 | 380 | 1310 | 1000 | 44 | 50 | 80 | -25/+60 |
Габаритні розміри
Модель | В | А | C | D | В1 | В2 | A1 | A2 |
мм | мм | мм | мм | мм | мм | мм | мм | |
ВКПН 2Е 300х150 | 200 | 300 | 500 | 230 | 222 | 240 | 322 | 340 |
ВКПН 2Е 400х200 | 200 | 400 | 500 | 230 | 222 | 240 | 422 | 440 |
ВКПН 2Е 500х250 | 250 | 500 | 500 | 280 | 272 | 290 | 522 | 540 |
ВКПН 4Е 500х300 | 300 | 500 | 500 | 320 | 322 | 340 | 522 | 540 |
ВКПН 4Е 600х300 | 300 | 600 | 600 | 330 | 322 | 340 | 622 | 640 |
ВКПН 4Е 600х350 | 350 | 600 | 600 | 380 | 372 | 390 | 622 | 640 |
ВКПН 4Е 700х400 | 400 | 700 | 700 | 430 | 422 | 440 | 722 | 740 |
ВКПН 4Е 800х500 | 500 | 800 | 800 | 530 | 830 | 860 | 530 | 560 |
ВКПН 6D 900х500 | 500 | 900 | 900 | 530 | 930 | 960 | 530 | 560 |
ВКПН 6D 1000х500 | 500 | 1000 | 1000 | 730 | 1030 | 1060 | 530 | 560 |
ВКПН 4D 1000х500 | 500 | 1000 | 1000 | 730 | 1030 | 1060 | 530 | 560 |

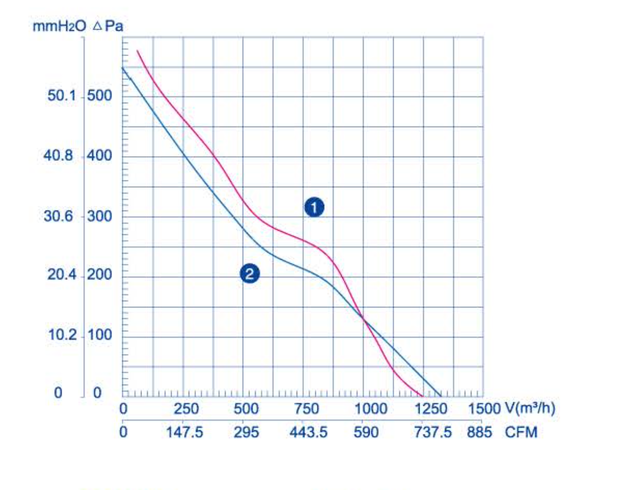

Графік залежності тиск/продуктивність
Установка і монтаж прямокутного вентилятора Турбовент ВКПН 2Е 400x200 здійснюється у вентиляційну систему з прямокутним перетином повітроводів за допомогою стандартних затискачів і болтів.
Для запобігання передачі вібрації по воздуховодам використовуються гнучкі вставки, в цьому випадку необхідні додаткові підвіски і кронштейни для монтажу.
Монтаж канального прямокутного вентилятора Турбовент ВКПН 2Е 400x200 рекомендується здійснювати в горизонті, двигуном вниз, для зручності підключення і періодичного обслуговування двигуна.
Зміна продуктивності вентилятора здійснюватися теристорним/семісторним регулятором обертів РО-3 , що дозволяє оптимально налаштувати витяжку і приплив системи вентиляції. Регулювання безлічі вентиляторів здійснюється одним регулятором при умові не перевищення загальної потужності та загального пускового струму регулятора або частотного перетворювача.
Одним з найважливіших питань залишається автоматизація регулювання вентиляції по температурі, вологості та іншим заданим параметрам. Щити управління під потрібний індивідуальний проект Ви можете замовити у компанії Турбовент, має хороший і тривалий досвід у комплектації об'єктів системами вентиляції під різні завдання.
Для забезпечення вентиляції свинарників, курників, корівників слід звернути увагу на промислові стінні вентилятори Турбовент ВСХ, що зарекомендували себе в цій області за останні 15 років.
Якщо у Вас залишилися якісь питання з підбору канальних прямокутних вентиляторів Турбовент ВКПН 2Е 400x200, зателефонуйте нам за вказаними номерами телефонів і наші менеджери з радістю Вам допоможуть.
Основні | |
---|---|
Споживана потужність | 0.15 кВт |
Виробник | Turbovent |
Гарантійний термін | 12 міс |
Країна виробник | Україна |
Рівень шуму | 56 дБ |
Напруга мережі | 220~240 В |
Частота обертання | 2380 об/хв |
Частота струму | 50 Гц |
Максимальний робочий тиск | 550 Па |
Продуктивність | 1360 куб.м/год |
Мінімальна температура навколишнього середовища | -25 град. |
Максимальна температура навколишнього середовища | 55 град. |
Ступінь захисту IP | 44 |
Тип промислового вентилятора за виконанням | Канальний |
Тип каналу | Прямокутний |
- Ціна: 10 800 ₴
