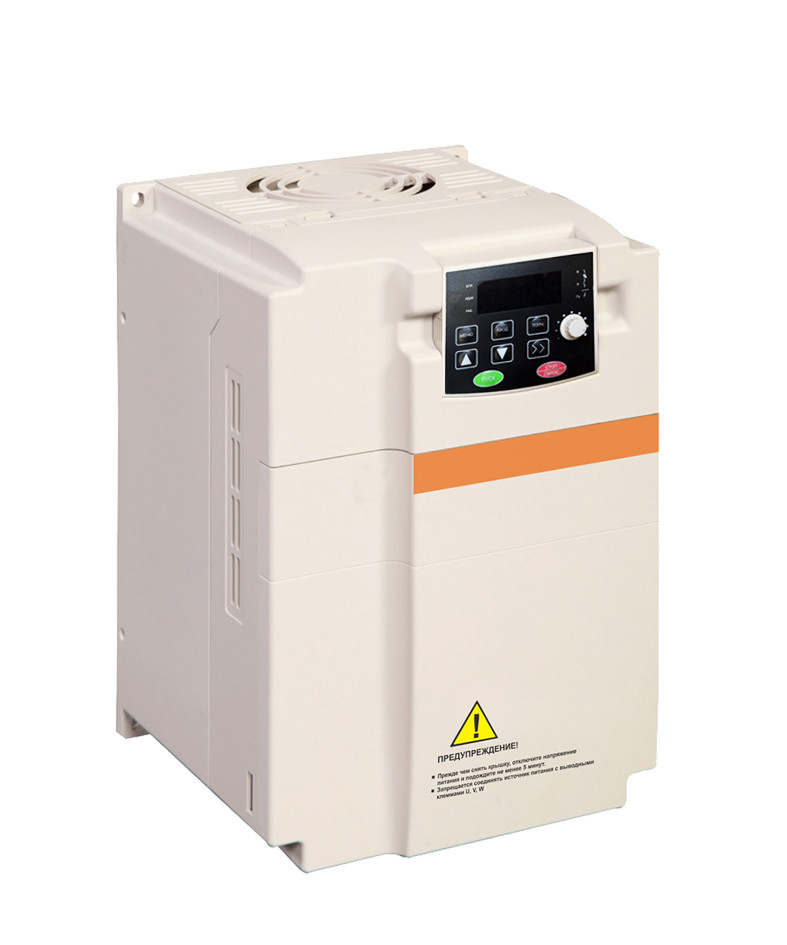

Частотний перетворювач Турбовент CDI-E102G5R5T4B 5.5 кВт 380/380, фото 2

Частотний перетворювач Турбовент CDI-E102G5R5T4B 5.5 кВт 380/380

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Інвертор серії Турбовент CDI-E102G5R5T4B 5.5 кВт 380/380 служить для перетворення мережевого трифазного змінного струму частотою 50 (60) Гц в трифазний струм частотою від 1 Гц до 3200 Гц і застосовується для плавного регулювання швидкості електродвигуна за рахунок створення на виході перетворювача електричної напруги заданої частоти.

Перетворювач частоти Турбовент CDI-E102G5R5T4B 5.5 кВт 380/380 — спеціально розроблені для великої кількості стандартних застосувань в малих потужностях. Вони призначені для керування трифазними асинхронними електродвигунами в діапазоні потужностей до 0.75 кВт і мають всі функціональні можливості сучасного перетворювача частоти загального призначення.

Інвертор серії Турбовент CDI-E102G5R5T4B 5.5 кВт 380/380 це високонадійний та ефективний частотний перетворювач класичного типу з оптимальним управлінням SVC і V/F, стабільною роботою і спрощеними функціями. Дані інвертори використовуються в різних галузях промисловості.

Переваги використання частотних перетворювачів Турбовент серії CDI-E102:

  • оптимізація процесів роботи різного технологічного устаткування, що дозволяє організувати структуру управління виробничими процесами простіше, дешевше і значно надійніше;
  • можливість створення багатофункціональних систем управління електроприводами;
  • управління декількома електродвигунами за допомогою одного перетворювача;
  • продовження строків експлуатації різного технологічного устаткування;
  • економія електроенергії шляхом підтримки двигуна в режимі оптимального ККД;
  • зменшення зносу механічних частин обладнання;
  • вбудований захист від перегріву, перевантаження, зниженої напруги, короткого замикання, обрив фаз, підвищеного струму, неполадки модулів;
  • зменшення фінансових витрат на поточні та профілактичні ремонти технологічного обладнання;
  • оптимальний та елегантний зовнішній вигляд; монтаж здійснюється на регульовані кріпильні елементи або DIN-рейку; простота у використанні.

Дані про стан системи та проблеми

Представлений частотний перетворювач 380 оснащений дисплеєм, на який виводиться інформація про:

  • заданій частоті;
  • вихідному струмі;
  • вихідному напрузі;
  • розмірі напруги шини постійного струму;
  • вхідному сигналі
  • значення сигналу зворотного зв'язку;
  • температура модуля;
  • вихідний частоті
  • швидкості двигуна та інших робочих величинах.

Всього за допомогою кнопки strel можна відобразити до 32 параметрів. Крім того, частотники 5.5 квт 380 зберігає інформацію про трьох останніх системних помилок, що виникли в ході роботи. У кожній відмітці про помилку вказується величина струму, вхідної напруги, напруги шини і дані про стан вихідного і вхідного сигналу клеми під час виникнення несправності.

Захист частотного перетворювача 380

Запевняємо: купити частотний перетворювач 5.5 квт - значить отримати надійне і довговічне пристрій, що забезпечує стабільну і безпечну роботу незалежно від проблем з електроживленням.

Так, пристрій оснащений вбудованим захистом від підвищеного і зниженого струму і напруги, від неполадки модулів та зовнішніх проблем, від перегріву і перевантаження, від короткого замикання на землю, від обриву фаз. Також програмна система захищена від помилок пам'яті EEPROM.

Аварійна сигналізаційна система частотника для трифазного електродвигуна 5.5 квт захищає пристрій блокуванням і аварійним сигналом перевантаження. У разі аварії відбувається миттєве переривання силовий вихідний ланцюга.

У разі припинення подачі електроживлення на термін менше 15 секунд, частотники не перериває роботу. Якщо відключення живлення затягується, допускається автоматичний перезапуск.

Умови експлуатації та зберігання пристрою

Якщо ви вирішили придбати частотний перетворювач 5.5 квт 380, насамперед варто переконатися, що плановані умови утримання агрегату відповідають допустимим. Установка і експлуатація частотника допускається у відносно чистому та сухому приміщенні без агресивних і горючих газів, пилу та інших забруднень.

Частотники експлуатується при температурі навколишнього середовища в межах -10°C~±40°C. Температура зберігання (у виключеному стані) досягає -20°C~±65°C.

Приміщення може бути відносно вологим (не більш 90% відносної вологості) без конденсату. Рівень вібрації в приміщенні не повинен перевищувати 5,9 м/с2 (=0.6 g).

Додаткові функції

Крім іншого перетворювач частоти для асинхронних двигунів зазначеної моделі оснащений наступними контролюючими функціями:

  1. Контроль робочого часу.
  2. Функція передбачає зупинку перетворювача в автоматичному режимі при досягненні заданого вручну часу.
  3. Затримка часу.
  4. Вбудоване віртуальне реле дозволяє здійснювати просте логічне програмування багатофункціональних входів і виходів цифрових сигналів.
  5. Вбудовані таймери
  6. Вони отримують вхідний сигнал заданого часу для запуску вихідного тимчасового сигналу. Використовуються у комбінації або окремо.
  7. Вбудований модуль обчислень
  8. Четырехконтурный модуль виконує прості обчислення, визначення значень та інтегральні операції.
  9. Запрошуємо всіх бажаючих придбати захищений, надійний і функціональний перетворювач за ціною виробника!

Основні характеристики

Модель Тип Номінальний струм на вході, А Номінальний струм на виході, А Відповідний двигун, кВт Гальмівний модуль
CDI-E102G0R75T4B 3 ~ 3800В ± 15% 50/60Гц 3,4 2,3 0,75 є
CDI-E102G1R5T4B 3 ~ 3800В ± 15% 50/60Гц 5 3,7 1,5 є
CDI-E102G2R2T4B 3 ~ 3800В ± 15% 50/60Гц 5,8 5,1 2,2 є
CDI-E102G3R7T4B 3 ~ 3800В ± 15% 50/60Гц 10,5 8,8 3,7 є
CDI-E102G5R5T4B 3 ~ 3800В ± 15% 50/60Гц 15,5 13 5,5 є

Сфера використання

Тільки для асинхронних двигунів. Вентиляційне обладнання, насоси, екструдери, дробарки, млини, мішалки, центрифуги, верстати для висічки, різьбонарізні верстати, текстильні машини, ліфтові установки, верстати для різання скла, транспортери зерна, приводи бурових верстатів, маніпулятори, ескалаторне і кранове обладнання, фарбувальні камери, лінії по виробництву стрічкових матеріалів, автоматика котелень, ТЕЦ та котлоагрегатів, конвеєрні стрічки, транспортери, машинобудування...



Габаритні розміри

Якщо у Вас є які-небудь питання щодо перетворювачів частоти CDI-E102, телефонуйте по кожному з вказаних номерів телефонів представник торгової марки Турбовент з задоволенням Вам допоможе!

Основні атрибути
Діапазон регулювання швидкості1:100 (SVC)
Входи управління5-канальний роз'єм цифрового вхідного сигналу (DI1~DI6), клему DI6 якого можна використовувати в якості входу для високошвидкісного імпульсного вхідного сигналу.
Захист перетворювача частотиПідвищений струм, підвищена напруга, захист від неполадки модулів, знижена напруга, перегрів, перевантаження, захист від зовнішніх проблем, захист від помилок пам'яті EEPROM, захист від короткого замикання на землю, захист від обриву фаз.
Пусковий моментРежим G: 0.5 Гц / 150% (SVC) Режим P: 0.5 Гц / 100%
Точність постійної швидкості± 0.5% (SVC)
Точність керування моментом± 5%
Режим управлінняКлеми управління, RS 485 (MODBUS), панель управління
Компенсація моментуРучна компенсація моменту (0.1%~30.0%), автоматична компенсація моменту
Аварійна сигналізація перетворювача частотиЗахист блокування, аварійний сигнал перевантаження
Живлення ланцюгів керуванняP24B без токоограничивающей захисту
Температура навколишнього повітря-10°C~±40°C
Вологість повітряне більше 90% відн.вл. (без конденсату)
Температура зберігання-20°C~±65°C
Вихідна частота0-3200 Гц
ОБМІН ДАНИМИПлата управління забезпечена вбудованим комунікаційним інтерфейсом RS485 (підтримує стандартний протокол MODBUS)
ТИП ДВИГУНААсинхронний електродвигун
Дозвіл по частотіЦифрове значення 0.02% Аналогове значення 0.1%
Крива напруги частоти (V/F)Лінійна, квадратична, по вибраним значенням: напруга/частота (V/F)
Перевантажувальна здатністьРежим G: 60 с при 150% ном. струму; 3 с при 180% ном. струму Режим P: 60 с при 120% ном. струму; 3 с при 150% ном. струму
Функції
Алгоритм розгону та гальмування4 лінійних режиму (вибір з допомогою дискретних входів), S-крива 1 і S-крива 2
Аварійна зупинкаМиттєве переривання силовий вихідний ланцюга перетворювача частоти
Вбудоване ПІД-регулюванняМоже здійснювати процес управління системою замкнутого контуру
Джерело завдання частоти14 типів основних джерел частоти і 14 типів допоміжних джерел. Застосовуються різні режими перемикання. Використовуються різноманітні джерела вхідного сигналу: потенціометр панелі управління, зовнішній аналоговий сигнал і т. д.
Багатоступенева швидкістьВибір 16 швидкостей з використанням різних комбінацій багатоканальних клем управління
Функція спрощеного ПЛКБезперервне функціонування 16 ступінчастою швидкості, на кожному ступені час збільшення і скорочення швидкості і час функціонування можуть задаватися окремо
Контроль швидкості обертанняПеретворювач частоти починає роботу з контролю швидкості навантаження
  • Ціна: 13 988 ₴
