Осьові настінні вентилятори зі зворотнім клапаном Турбовент НОК
Призначення:
Вентилятори Турбовент НОК застосовуються для вентиляції приміщень побутових та промислових будівель. Їх використовують під різні завдання для витяжки (провітрювання) різних типів приміщень – складів, цехів, магазинів, гаражів, майнінг ферм, тваринницьких комплексів, котелень, для обдування промислового обладнання та багато іншого.
Переваги вентиляторів НОК:
1) велика кількість оборотів двигуна і відповідно висока продуктивність (порівняно з вентиляторами аналогічних розмірів);
2) простота в установці та підключенні (у комплекті вентилятора шнур з вилкою 220 вольт із заземленям довжиною 1,5 метра);
3) наявність зворотного клапана (не потрібно думати як із зворотного боку закривати отвір, при вимкненому вентиляторі не надходитиме неконтрольоване повітря в приміщення)
4) невисока вартість та споживання електроенергії.
5) надійність і довговічність конструкції (тут знову ж таки все з міцного металу, двигун закритого типу, просто так туди нічого не потрапить).
Конструкція:

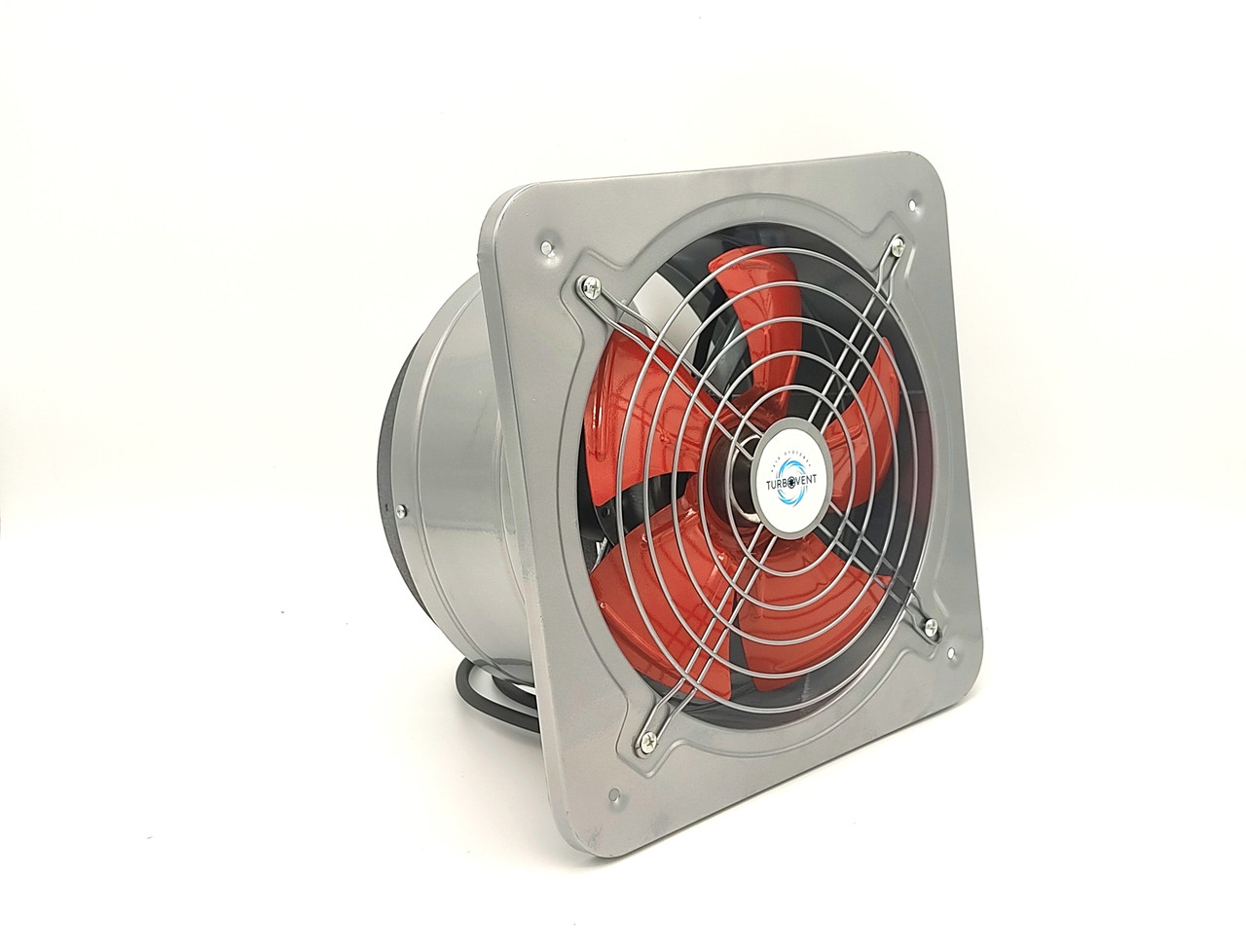

Що за конструкцією у вентиляторів даної серії? Вентилятор повністю зроблений з металу, корпус та крильчатка виготовлені з чорного металу та покриті порошковим фарбуванням. Додатковою особливістю є алюмінієвий зворотний клапан, який перешкоджає зворотній тязі при вимкненому вентиляторі. Двигун однофазний, клас захисту ІР-44, температурний режим від -25С до +60С. Через свою конструкцію такі вентилятори можуть використовуватися практично скрізь, де повітряне середовище не роз'їдає метал, і немає дуже високої температури, понад 60-70 градусів (сауни, лазні тощо).
Монтаж:
Як встановити квартирковий вентилятор Турбовент НОК?
Дані вентилятори, залежно від місця монтажу, використовуються як для витяжки відпрацьованого повітря з приміщення (у такому разі монтаж здійснюється всередині приміщення), так і припливу свіжого повітря в приміщення (якщо монтаж з вулиці). Для установки в стіновому отворі вирізається отвір діаметром трохи більше діаметра вихідного патрубка, і вентилятор накладається на стіну і кріпиться через чотири отвори, розташовані на квадратному фланці. Іноді такі вентилятори встановлюються в круглі вентиляційні канали, але варто розуміти, що осьові вентилятори - цієї моделі з низьким параметром тиску і довгі повітропроводи вони не продавлять, тому якщо і монтувати його в канал, то в дуже невеликій по довжині.
Технічні характеристики
| Модель |
Напруга живлення, |
Споживана потужність, W |
Кількість обертів, об/хв |
Продуктивність, м3/год |
Тиск, Pa |
| НОК 150 | 220 | 40 | 2800 | 900 | 135 |
| НОК 180 | 220 | 60 | 2800 | 1100 | 145 |
| НОК 200 | 220 | 80 | 2800 | 1350 | 150 |
| НОК 250 | 220 | 100 | 2800 | 2150 | 215 |
| НОК 300 | 220 | 280 | 2800 | 3100 | 230 |
| НОК 350 | 220 | 450 | 2800 | 5500 | 250 |
| НОК 400 | 220 | 550 | 2800 | 7500 | 260 |
| Модель | Ø вхідного отвору (мм) | А, зовнішні габарити (мм) | B, монтажні отвори (мм) | L, довжина патрубка (мм) |
| НОК 150 | 150 | 190×190 | 163×163 | 140 |
| НОК 180 | 180 | 230×230 | 198×198 | 140 |
| НОК 200 | 200 | 250×250 | 212×212 | 150 |
| НОК 250 | 250 | 300×300 | 244×244 | 150 |
| НОК 300 | 300 | 355×355 | 298×298 | 170 |
| НОК 350 | 360 | 405×405 | 324х324 | 205 |
| НОК 400 | 420 | 480×480 | 393×393 | 205 |
Якщо у Вас є які-небудь питання щодо осьових промислових вентиляторів НОК, телефонуйте по кожному з вказаних номерів телефонів представник торгової марки Турбовент з задоволенням Вам допоможе.
Свіже повітря потрібне скрізь і завжди: на підприємстві, в офісі, на складі. Припливні системи забезпечують підтримку мікроклімату, відповідають нормалізацію вологості. Зворотний бік примусової вентиляції полягає в тому, що вона є своєрідною «лазівкою», через яку проникає пил, комахи, сміття, сторонній запах. Щоб цього не відбувалося, рекомендуємо використовувати вентилятор зі зворотним клапаном – на вигляд звичайний осьовий ветродуй, але з однією особливістю. Поки винт обертається, механізм працює у звичайному режимі, але як тільки подача живлення припиняється, все лопатеві простори тут же закриваються спеціальним забралом.
Зазвичай таке рішення використовується в малих осьових вентиляторах, але і у великих промислових моделях зустрічається аналогічний блок з гратами саморегульованих жалюзі, що відкриваються під потоком повітря. Ціна моделей із зворотним клапаном в середньому вище на 3-5% вартості агрегатів без цієї опції.
Що потрібно знати перед тим, як купити модель із зворотним клапаном?
Теоретична підготовка приблизно та сама, що і при покупці будь-якого іншого припливно-витяжного обладнання. Необхідно правильно розрахувати потужність установки по відношенню до об'єму повітря, що прокачується.
Якщо рішення про покупку дається важко, згадайте про те, що витяжний вентилятор зі зворотним клапаном має низку переваг:
-
блокує неприємні запахи, які можуть проникати через спільну систему вентиляції;
-
не шумить, не потребує додаткових підключень (механічний принцип роботи затворів);
-
міцність, стійкість до механічної дії.
Багато моделей нашого каталогу захищені за стандартом IP44, тобто, не пропускають бризки, частинки сміття, розміром більше 1 мм. І найголовніше – вентилятор із клапаном зворотного ходу від Турбовент здатний працювати в діапазоні температур від -25 до +55 °С.
